直通視鏡(SJ-ZT型)

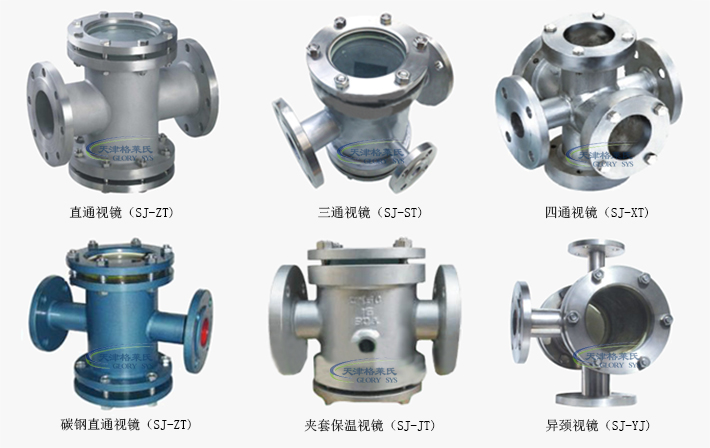

  直通視鏡的制造標準依據HGS07-101/104執行,適用于排液或入槽前的回流,常用于冷卻水等液體管路上以觀察液體流動情況。根據需求不同可分為:直通視鏡(SJ-ZT型)、直通葉輪視鏡(SJ-YL型)、直通浮球視鏡(SJ-FQ型)、直通擺板視鏡(SJ-BB型)、三通視鏡(SJ-ST型)、四通視鏡(SJ-XT型)、夾套保溫視鏡(SJ-JT型)等,可選視窗材質分鋼化硼硅玻璃、高硼硅玻璃、石英玻璃等,請訂貨時根據實際需要具體提出。



DN

L

H

20

145

200

25

189

260

40

234

260

50

278

320

65

278

320

80

308

360

100

308

360

125

364

   440

*以上為常規通用參考尺寸,其他規格尺寸可來電來函索取,也可根據要求訂加工。


一、直通視鏡應用領域:

? 化工,石油化工生產中的弱腐蝕性物料,如:水,氨,油品,烴類等;
? 化工生產中的強腐蝕性物料,如:燒堿,濃稀硫酸,碳酸,醋酸,酯酸等;
? 制冷中的低溫物料,如:液甲烷,液氨,液氧和各種冷劑;
? 輕工食品,制藥生產中有衛生要求的物料,如:啤酒,飲料,乳制品,糧漿醫藥用品等。


二、視鏡參考標準:HGS07--101/104   HGJ501/502-86

            HG/T21619-86    HG21505-2009
            HG21575-2009    NB/T47017-2011
            HG/T21622-90    GB/T23259


三、直通視鏡選型說明:


四、直通視鏡綜合參數:
? 主體材質:A3、304、304L、316、316L、玻璃鋼、襯里;
? 視窗材質:鋼化硼硅玻璃、高硼硅玻璃、石英玻璃;
? 螺帽螺栓:A3、304、304L、316、316L;
? 密封墊片:丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片;
? 密封面:突面(RF)、平面(FF)、 凹凸面(MFM)、榫槽面(TG);
?  連接方式:法蘭連接、內螺紋連接、外螺紋連接、對焊連接、卡箍連接;
? 法蘭標準:HG20592-97、GB、SH、HGI、JB、ANSI、JIS;
 制造、檢測標準:HGJ501-502-86、HG/T21575-94、HGS07;
? 工作溫度:碳鋼: -30℃ ~ +350℃、不銹鋼: -80℃ ~ +480℃;
? 玻璃耐溫:鋼化硼硅玻璃:≤280℃、高硼硅玻璃≤450℃、石英玻璃 :≤850℃、允許急變溫度<60℃;
? 玻璃耐壓:鋼化硼硅玻璃片:≤3.0MPa、石英玻璃片:≤5.0MPa、玻璃筒:<0.6MPa ;
? 外表油漆:碳鋼: 防腐油漆、不銹鋼: 酸洗處理或拋光處理。


五、維護與保養:
? 視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備,其視窗玻璃應保持干凈無灰塵;
? 視窗玻璃屬宜損件,安裝視鏡時要小心輕放,視鏡座平整光滑,鏡片與視鏡座之間的密封墊安裝平整,密封墊沒有損傷并且不粘油脂。在緊固螺釘前確定視鏡座與蓋子安裝正確,然后慢慢對角緊固螺釘;
? 玻璃耐溫耐壓有一定的局限,請嚴格執行說明書上之規定;
? 允許急變溫度<60℃,玻璃因溫差過大會破裂。


六、訂貨需知:
  訂貨時請注明:產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品參數僅供參考,我公司可根據用戶要求訂加工,歡迎來電來函

?
